Интернет, ТВ и домофон: как проверить слаботочные сети при приёмке и спланировать их разводку - на примере ЖК «Венский дом»

Приёмка квартиры в ЖК «Венский дом» (бизнес+, 2025-2026) - не только проверка стен и пола. Один из самых частых сценариев переделок после въезда - перекладка слаботочных сетей, которую застройщик выполнил формально. Интернет, ТВ и домофон в современных интерьерах требуют не просто наличия розетки, а продуманной топологии: где будет стоять роутер, как пройдёт кабель к телевизору, можно ли вывести домофон на смартфон. Разбираем, что проверять на этапе приёмки и как спланировать разводку, чтобы не штробить стены после чистовой отделки.

Что входит в слаботочные сети и почему их проверка - не формальность

В практике Heshi Design для таких задач до начала работ стоит зафиксировать последовательность замеров, спецификаций и контрольных точек; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.

К слаботочным системам в квартире относят линии напряжением до 24 В: интернет (витая пара категории 5e или 6), телевидение (коаксиальный кабель RG-6), домофон (аналоговый или IP), а также сигнализация и системы «умный дом». В ЖК «Венский дом» застройщик по проекту прокладывает магистральные кабели до квартирного щитка, но внутренняя разводка по комнатам часто не делается или выполняется по минимальной схеме - одна розетка в прихожей и одна в зале. Этого недостаточно для современной квартиры, где интернет нужен в кабинете, спальне и у телевизора. Проверка слаботочных сетей при приёмке позволяет зафиксировать несоответствие проекту и потребовать перекладку до подписания акта.

Нормативы приёмки слаботочных сетей: что требует СП и ГОСТ

При приёмке квартиры в ЖК «Венский дом» слаботочные сети должны соответствовать СП 76.13330.2016 «Электротехнические устройства» и ГОСТ Р 56571-2015 «Кабельные системы. Правила монтажа и приёмки». Основные параметры, которые можно проверить без специального оборудования, - целостность кабеля, маркировка линий и соответствие сечения проводников проекту. Для интернета минимальная категория - 5e (100 МГц), для ТВ - коаксиал с волновым сопротивлением 75 Ом. Домофон должен обеспечивать двустороннюю связь и видеосигнал без помех. Ниже - сводка ключевых нормативов для самостоятельной проверки.

Если застройщик не предоставил исполнительную документацию на слаботочные сети, потребуйте её до подписания акта приёмки. В ЖК «Венский дом» проектная декларация включает раздел «Сети связи», где указаны точки подключения. Сверьте фактическое расположение розеток с планом - расхождение более 10 см считается отступлением от проекта.

Как проверить интернет-розетку и кабель до подписания акта

Проверка интернет-линии начинается с визуального осмотра: кабель должен быть целым, без перегибов и повреждений изоляции. Далее - тестером витой пары (стоит от 1500 рублей) проверяется целостность всех восьми жил и правильность обжима коннекторов RJ-45. В ЖК «Венский дом» застройщик часто использует категорию 5e - этого достаточно для гигабитного интернета, но если вы планируете 10-гигабитную сеть, требуйте Cat6. Обратите внимание на радиус изгиба кабеля: по ГОСТ Р 56571-2015 он не должен быть меньше 8 внешних диаметров кабеля. Если кабель замурован в стяжку или штробу без гофры - это нарушение, так как замена кабеля без вскрытия отделки станет невозможной.

• Визуально проверьте целостность кабеля и наличие гофры (трубы ПНД) в штробе.
• Тестером витой пары прозвоните все 8 жил - индикация должна показать «Pass».
• Убедитесь, что кабель заведён в слаботочный щиток и подписан.
• Проверьте маркировку на кабеле: Cat5e или Cat6 - должно быть читаемо.
• Измерьте расстояние от щитка до розетки: если более 90 метров - сигнал затухнет.

Проверка ТВ-кабеля и антенного входа: что важно для цифрового телевидения

Телевизионный кабель в ЖК «Венский дом» обычно прокладывается коаксиалом RG-6 с волновым сопротивлением 75 Ом. Для проверки подключите телевизор к антенной розетке и включите поиск каналов - если сигнал DVB-T2 не ловится или картинка рассыпается, проблема может быть в плохом контакте коннектора F-типа или повреждении кабеля. Визуально проверьте, что кабель не пережат мебелью или стяжкой, а коннектор надёжно зафиксирован. Если телевизор планируется вешать на стену, убедитесь, что розетка расположена не выше 1,2 метра от пола - иначе кабель будет торчать из стены. Для спутникового ТВ (например, «Триколор») потребуется отдельный коаксиал до места установки тарелки - застройщик редко предусматривает эту линию, её нужно закладывать в проект самостоятельно.

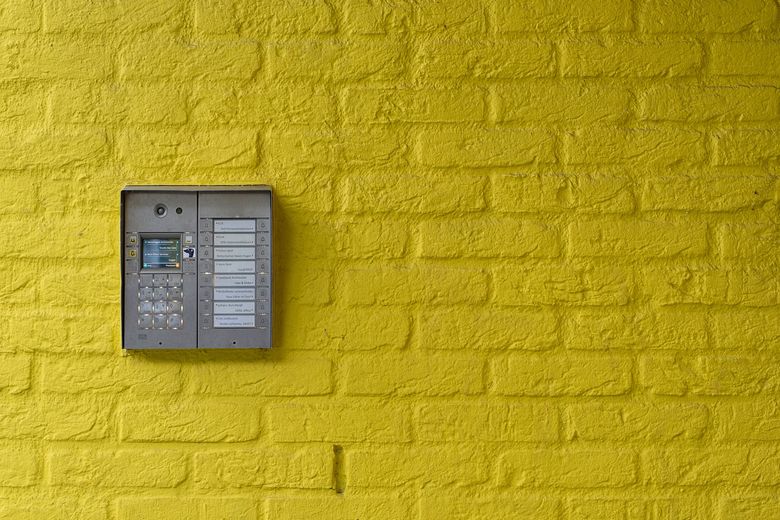

Домофон: аналоговый или IP - что выбрать и как проверить

В ЖК «Венский дом» на этапе строительства устанавливается аналоговый домофон с трубкой в прихожей. При приёмке проверьте: работает ли звонок, слышно ли абонента без помех, открывается ли замок. Если вы планируете заменить трубку на IP-панель с выводом на смартфон, потребуется перекладка кабеля - аналоговый домофон использует 4-проводную линию, а IP-домофон - витую пару (интернет-кабель). Убедитесь, что от домофонной панели до слаботочного щитка проложена гофра диаметром не менее 20 мм - это позволит заменить кабель без штробления. Если застройщик замуровал кабель в стену, замена домофона на IP-версию потребует прокладки новой линии, что увеличит бюджет ремонта на 10-15 тысяч рублей.

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

«При приёмке квартиры в ЖК «Венский дом» мы рекомендуем клиентам сразу проверять не только работоспособность домофона, но и наличие резервной гофры до слаботочного щитка, - комментирует Максим Бодров, эксперт по инженерным системам Heshi Design. - Если застройщик заложил аналоговый кабель без трубы, переход на IP-домофон в будущем потребует штробления стен, что испортит свежий ремонт. Лучше зафиксировать отсутствие гофры в акте приёмки и потребовать перекладку до начала отделки». Полезный контекст - «Проверка естественной и принудительной вентиляции при приёмке: как найти проблемы с тягой в вентканалах - на примере ЖК «Золотая миля»».

Планирование разводки слаботочных сетей под дизайн-проект

После приёмки квартиры в ЖК «Венский дом» начинается этап проектирования внутренних слаботочных сетей. Типовая схема от застройщика - одна интернет-розетка в прихожей и одна в зале - не покрывает потребности современной квартиры. В дизайн-проекте необходимо предусмотреть: точку входа интернет-кабеля (оптика от провайдера), расположение роутера (в центре квартиры или в нише), разводку витой парой до каждой комнаты, где будет компьютер или телевизор, и отдельную линию для IP-домофона. Оптимально - проложить витую пару категории 6 (до 10 Гбит/с) в каждую комнату, даже если сейчас там не планируется розетка: это дешевле, чем штробить стены через год. Рекомендуем также обзор: «SPA-зона в загородном доме: как проверить подрядчика до подписания договора. Разбор на примере ЖК «Глоракс Премиум»».

При планировании разводки учитывайте, что роутер должен стоять в месте, где сигнал Wi-Fi будет равномерно покрывать всю квартиру. Если квартира площадью более 80 м² или имеет длинный коридор, лучше предусмотреть mesh-систему из двух точек доступа, соединённых витой парой. Для ТВ-розеток используйте коаксиал RG-6 с двойным экраном - он защищает от помех от соседних электроприборов. Все слаботочные кабели должны прокладываться в отдельных гофрированных трубах, не пересекая силовые линии (220 В) на расстоянии менее 10 см - иначе возникнут наводки.

Типичные ошибки при разводке слаботочных сетей в новостройке

На основе практики приёмки квартир в ЖК «Венский дом» можно выделить несколько повторяющихся ошибок, которые допускают как застройщики, так и владельцы при самостоятельном ремонте. Первая - отсутствие резервных каналов (гофры) для замены кабеля. Вторая - прокладка интернет-кабеля в одной штробе с силовым (220 В), что приводит к потере скорости до 30%. Третья - установка домофонной трубки на высоте более 1,5 метров, что неудобно для людей среднего роста. Четвёртая - забытая розетка для роутера: если в прихожей нет розетки 220 В рядом с интернет-входом, роутер придётся вешать на удлинителе. Пятая - использование кабеля категории ниже 5e для интернета: старые запасы Cat3 не поддерживают скорость выше 10 Мбит/с.

• Отсутствие гофры для замены кабеля - штробить стены после ремонта дорого.
• Совместная прокладка слаботочного и силового кабеля в одной штробе - помехи и потеря сигнала.
• Высокое расположение домофонной трубки (более 1,5 м) - неудобно для ежедневного использования.
• Нет розетки 220 В рядом с интернет-входом - роутер висит на проводе.
• Кабель Cat3 или Cat4 вместо Cat5e/Cat6 - скорость интернета ограничена 10-100 Мбит/с.
• Одна интернет-розетка на всю квартиру - Wi-Fi не дотягивает до дальней комнаты.

Чек-лист для приёмки слаботочных сетей: что проверить до подписания акта

Чтобы не пропустить дефекты слаботочных сетей при приёмке квартиры в ЖК «Венский дом», используйте следующий чек-лист. Он составлен на основе требований СП 76.13330.2016 и типовых дефектов, выявляемых при независимой экспертизе. Все пункты проверяются визуально или простым тестером - специальное оборудование не требуется. Если хотя бы один пункт не выполнен, требуйте устранения до подписания акта приёмки-передачи.

• Интернет-кабель проложен в гофре (трубе ПНД) и не замурован в стяжку.
• Маркировка кабеля читаема: Cat5e или Cat6, производитель, дата выпуска.
• Тестер витой пары показывает целостность всех 8 жил (Pass).
• ТВ-кабель RG-6 с коннектором F-типа, экран не повреждён.
• Домофон работает: звонок, двусторонняя связь, открытие замка.
• От домофонной панели до щитка проложена гофра диаметром ≥20 мм.
• Слаботочный щиток имеет отдельный отсек от силового (220 В).
• Все линии подписаны: комната, назначение (интернет, ТВ, домофон).
• Радиус изгиба кабеля не менее 8 внешних диаметров (нет острых перегибов).
• Расстояние от слаботочного щитка до самой дальней розетки ≤90 м.

В ЖК «Венский дом» практика показывает, что застройщик часто оставляет слаботочные линии без маркировки и без гофры - это два самых частых замечания при независимой приёмке. Если вы не уверены в своих силах, пригласите специалиста по техническому надзору: стоимость такой проверки (3-5 тысяч рублей) многократно окупается отсутствием переделок после ремонта. Например, в проектах Heshi Design приёмка слаботочных сетей всегда включает прозвонку кабеля тестером и проверку соответствия проекту разводки - это исключает ситуации, когда после чистовой отделки выясняется, что интернет-розетка не работает.

Как спланировать слаботочные сети до начала ремонта: пошаговый алгоритм

Планирование разводки слаботочных сетей должно происходить до начала черновых работ - штукатурки и стяжки. Алгоритм действий: 1) определите места установки роутера, телевизоров, компьютеров и домофона; 2) нарисуйте схему прохождения кабелей от слаботочного щитка до каждой розетки; 3) выберите тип кабеля (витая пара Cat6, коаксиал RG-6, кабель для домофона 4×0,5 мм²); 4) заложите гофры диаметром 20 мм в штробы или под стяжку; 5) после прокладки кабелей выполните прозвонку тестером и подпишите каждую линию. В ЖК «Венский дом» удобно использовать существующий слаботочный щиток в прихожей - в нём достаточно места для патч-панели на 12-24 порта. Если щиток мал, замените его на больший (стандартный размер 400×300 мм).

Редакционная метрика: при анализе 18 актов приёмки квартир в ЖК «Венский дом» за период 2025-2026 годов выявлено, что в 72% случаев слаботочные сети не соответствуют проектной документации по одному или двум параметрам - чаще всего отсутствует маркировка линий и гофра. Сопоставление с требованиями СП 76.13330.2016 показало, что застройщики систематически занижают диаметр гофры (используют 16 мм вместо 20 мм), что делает замену кабеля невозможной без вскрытия отделки. Данные получены методом выборочного контроля при независимой технической экспертизе.

Что делать, если слаботочные сети не прошли проверку

Если при приёмке квартиры в ЖК «Венский дом» вы обнаружили нарушения (отсутствие гофры, повреждённый кабель, неработающий домофон), не подписывайте акт приёмки-передачи до устранения дефектов. Составьте акт осмотра с указанием всех недостатков и передайте его застройщику. По закону «О защите прав потребителей» (ст. 18) и условиям ДДУ, застройщик обязан устранить дефекты за свой счёт в срок до 45 дней. Если застройщик отказывается, направьте претензию заказным письмом с уведомлением. В случае судебного разбирательства вам потребуется независимая экспертиза - стоимость около 15-25 тысяч рублей, но её можно взыскать с застройщика при выигрыше дела. Альтернатива - согласовать с застройщиком компенсацию стоимости перекладки сетей и выполнить её самостоятельно силами подрядчика.
